「アンテナ混合器」という名前を聞いたことはあるものの、どのような場面で必要な機器なのか分からないという方も多いのではないでしょうか。
また、テレビの周辺機器としてよく聞く分配器との違いが分からないという方もいるかもしれません。
そこで、今回の記事では「アンテナ混合器とは？」というテーマで、必要な場面や分配器との違い、設置方法などを解説します。
アンテナ混合器について知りたい方は、ぜひ参考にしてください。
アンテナ混合器とは？
アンテナ混合器とは、種類の異なる電波を1本のケーブルにまとめるための機器です。
基本的に、地上デジタル放送とBS・CS放送の両方を視聴するために、それぞれのアンテナを設置している場合に必要になります。
地上デジタル放送はUHF帯という電波で、各地域にある電波塔から送信されます。一方で、BS・CS放送はSHF帯という高い周波数の電波が上空にある人工衛星から送信されています。
電波が異なるため、対応するアンテナやケーブルもそれぞれ必要になり、特にテレビ周辺でケーブルがごちゃつきやすくなります。しかし、アンテナ混合器を使用すれば、1本のケーブルにまとめることができるのです。
仕組み
2種類の電波を1本にまとめるため、入力端子が2つ、出力端子が1つという構造になっています。内部にあるフィルターが、アンテナが拾ってしまった不要な電波（ノイズ）を整理し、必要な電波だけを出力します。
また、電波には「逆流」する性質もあり、地デジの電波がBSアンテナ側へ流れ込んでしまうこともあります。混合器は逆流を防ぎ、電波がテレビ側という正しい方向へ流れるようにしています。
なお、テレビにつなぐケーブルは、地デジとBS・CSそれぞれあるので、最終的には「分波器」で電波を分ける必要があります。
分配器との違い
アンテナ混合器は、電波をまとめるのに対して、分配器は1つの電波を複数のテレビに分ける機器です。
テレビの台数によって「2分配器」「3分配器」「4分配器」などを選択します。台数が増えると電波の分配損失が大きくなってしまい、映像が乱れてしまうことがあります。そのため、テレビの台数が多い場合には「ブースター（増幅器）」を併用するのが一般的です。
アンテナ混合器の使い方・設置方法
前述した通り、地デジとBS・CS放送の両方を視聴する場合、そのまま室内ケーブルまで繋ぐと、壁端子は2つ必要になり、ケーブルも多くなるので、ごちゃごちゃとしてしまうことがあります。
屋外に設置された地デジとBS・CSアンテナのすぐ近くに混合器を設置することで、室内に電波を引き込むケーブルが一本になり、室内の壁のアンテナ端子からは、地デジとBS・CSの電波が出てきます。
そのままでは、テレビの「地デジ用」「BS・CS用」それぞれの入力端子に繋げないので、テレビの近くに分波器を置いて、壁端子から分波器、そして2本のケーブルで地デジとBS・CSへとつなぐと、比較的すっきりとまとめることができます。
基本的にアンテナ混合器は分波器と合わせて使う必要があり、設置方法の流れとしては以下の通りです。
【設置方法・使い方】
まず各アンテナから出ている同軸ケーブルを、混合器の「UHF」「BS／CS」など表示された入力端子にそれぞれ接続します。その後、混合された信号を出力端子から1本のケーブルでテレビや分配器へ接続します。
アンテナ混合器は、屋外用と室内用があります。室内用の場合、一軒家では屋根裏、マンションなどの集合住宅では、ユニットバスの点検口やマルチメディアボックス内に混合器やブースター、分配器がまとめて設置されるケースが多いです。
アンテナ混合器を選ぶ際のポイント・注意点

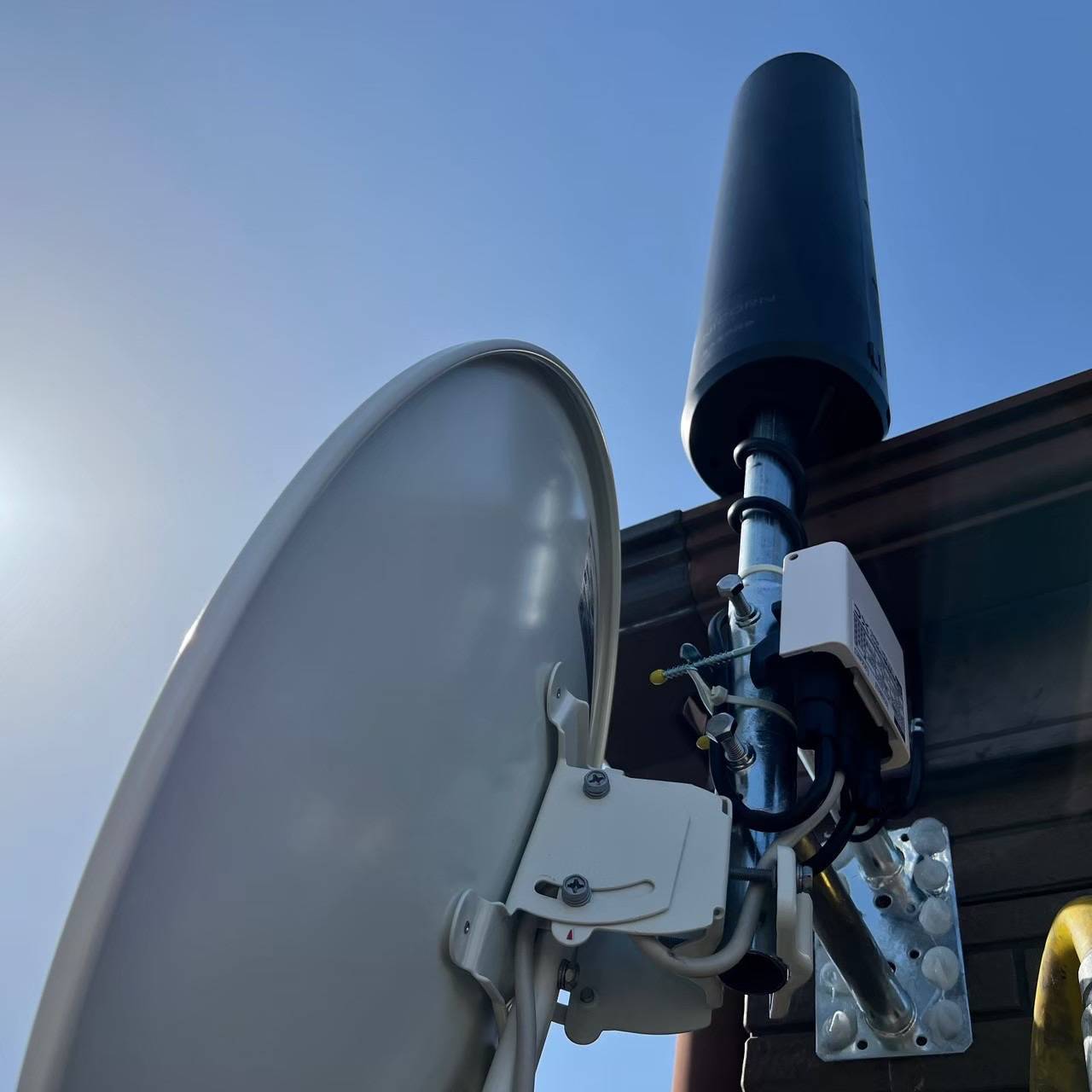

前述したとおり、アンテナ混合器は「屋外用」と「室内用」があります。混合器はアンテナに近いほど、電波の損失が少なくなります。そのため、アンテナの支柱などに設置されるケースが多いです。その際、屋外に室内用を設置してしまうと、風雨などで故障する恐れがあるので、設置環境に合わせたものを選ぶ必要があります。
また、4K・8K放送を視聴する場合には、対応したものを選ぶ必要があります。従来のアンテナ混合器は2602MHz対応のものが一般的ですが、すべての4K・8K番組を視聴したい場合には、2224MHz～3224MHzに対応しているものが必要です。
なお、SHマーク（スーパーハイビジョン受信マーク）がついているものであれば、4K・8Kに対応しています。
アンテナ混合器について
今回の記事では、アンテナ混合器について解説しました。
アンテナ混合器は、地デジとBS・CS放送の2つのアンテナを設置した際に、電波をまとめるために必要となる機器です。
電波の損失を少なくするために、アンテナの支柱や、比較的アンテナに近い屋根裏、ユニットバスの点検口などに設置されます。しかし、それらの場所は高所であったり、狭くて暗い場所なので自力での設置は難易度が高いです。
そのため、「これからBS・CS放送も見られるようにしたい」「ケーブルがごちゃついてるので混合器でまとめたい」という場合には、アンテナ工事の専門業者に相談するのがおすすめです。
